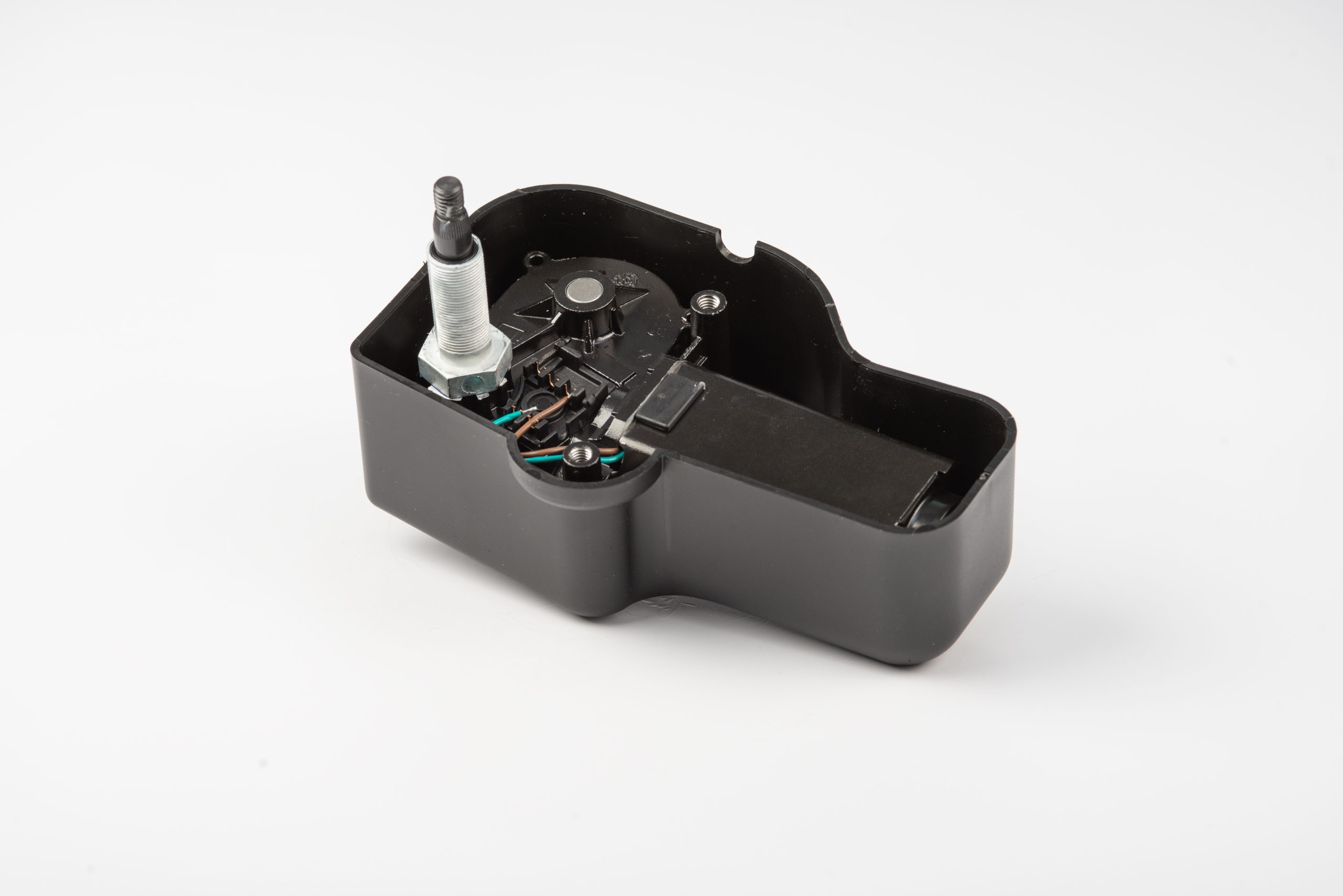

Il motore ITG50 è dotato di un cinematismo interno che consente di coprire angoli di pulizia da 48 a 175 gradi. Offre una coppia di spunto fino a 12 Nm e una coppia nominale di 2 Nm. Progettato per essere versatile, è adatto sia per applicazioni con braccio singolo che con braccio pantografo. Inoltre, integra una funzione automatica di parcheggio ed è disponibile in diverse configurazioni per soddisfare varie esigenze operative, con 1 o 2 velocità e sia a 12 che 24V.
12 Nm
2 Nm
Braccio 500 mm - Spazzola 550 mm
Braccio 500 mm - Spazzola 550 mm
AN/AC
| Famiglia | M41 | M39 | M42 | M40 |
| Tensione nominale (V) | 12 | 24 | 12 | 24 |
| Numero di velocità | 1 | 1 | 1/2 | 1/2 |
| Tensione di prova (V) | 13 | 26 | 13 | 26 |
| Potenza nominale (W) | 19.5 | 26 | 19.5/26 | 26/39 |
| Corrente nominale (A) | 1.5 | 1 | 1.5/2 | 1/1.5 |
| Corrente massima (A) | 10.5 | 6 | 10.5/12 | 6/7 |
| Velocità nominale (rpm) | 40 | 48 | 40/52 | 48/60 |
| Coppia Nominale (Nm) | 2 | 2 | 2/1 | 2/1 |
| Coppia di spunto (Nm) | 12 | 12 | 12/9 | 12/9 |
| Modo di servizio | continuo | continuo | continuo | continuo |
| Tipo di protezione | IP00/IP40/IP44 | IP00/IP40/IP44 | IP00/IP40/IP44 | IP00/IP40/IP44 |
| Peso (kg) | 0.9 | 0.9 | 0.9 | 0.9 |
| Elenco |
| Valori in tabella riferiti ad angolo di tergitura pari a 90° |
| Valori nominali valutati in condizioni standard (tolleranza ±10%) |
| Motori sono dotati di parcheggio automatico |
| Industry |
|---|
| Agricoltura |
| Automotive |
| Movimentazione Materiali |
| Costruzione |
| Motoveicoli |
| Microcar/Veicoli utilitari |
| Angolo di tergitura [°] |
| 48 |
| 61 |
| 65 |
| 70 |
| 74* |
| 80 |
| 87* |
| 90 |
| 93 |
| 100 |
| 105 |
| 110 |
| 117* |
| 123 |
| 126* |
| 139 |
| 144 |
| 160* |
| 175 |
| EMC |
| EN ISO 13766-1:2018 (Par. 4.5, 4.9.3, 4.9.4) |
| EN ISO 14982:2009 |
| EN 12895+A1:2019 Par. 5.2 |
| UNECE Regulation No. 10 rev 6 (20 Nov 2019) Annex 7, Annex 10 |
| Misura Bussola [mm] |
| 23 |
| 35 |
| 48 |
| 60 |
| 70 |
| 104 |
| Optional |
| Differenti tipi di connessioni elettriche |
| Deviatore bipolare |
| Deviatore bipolare c/lavavetro |
| Differenti tipi di staffette di fissaggio |
| Serigrafia adesiva NERA |
| Copertura in plastica (disponibile nero/grigio) |
| Chiusura in gomma per la copertura |
| Grado IP |
| IP00 - Standard |
| IP40 - Sigillatura Contatti (colla) + Anello EPDM |
| IP44 - Protezione PVC |
