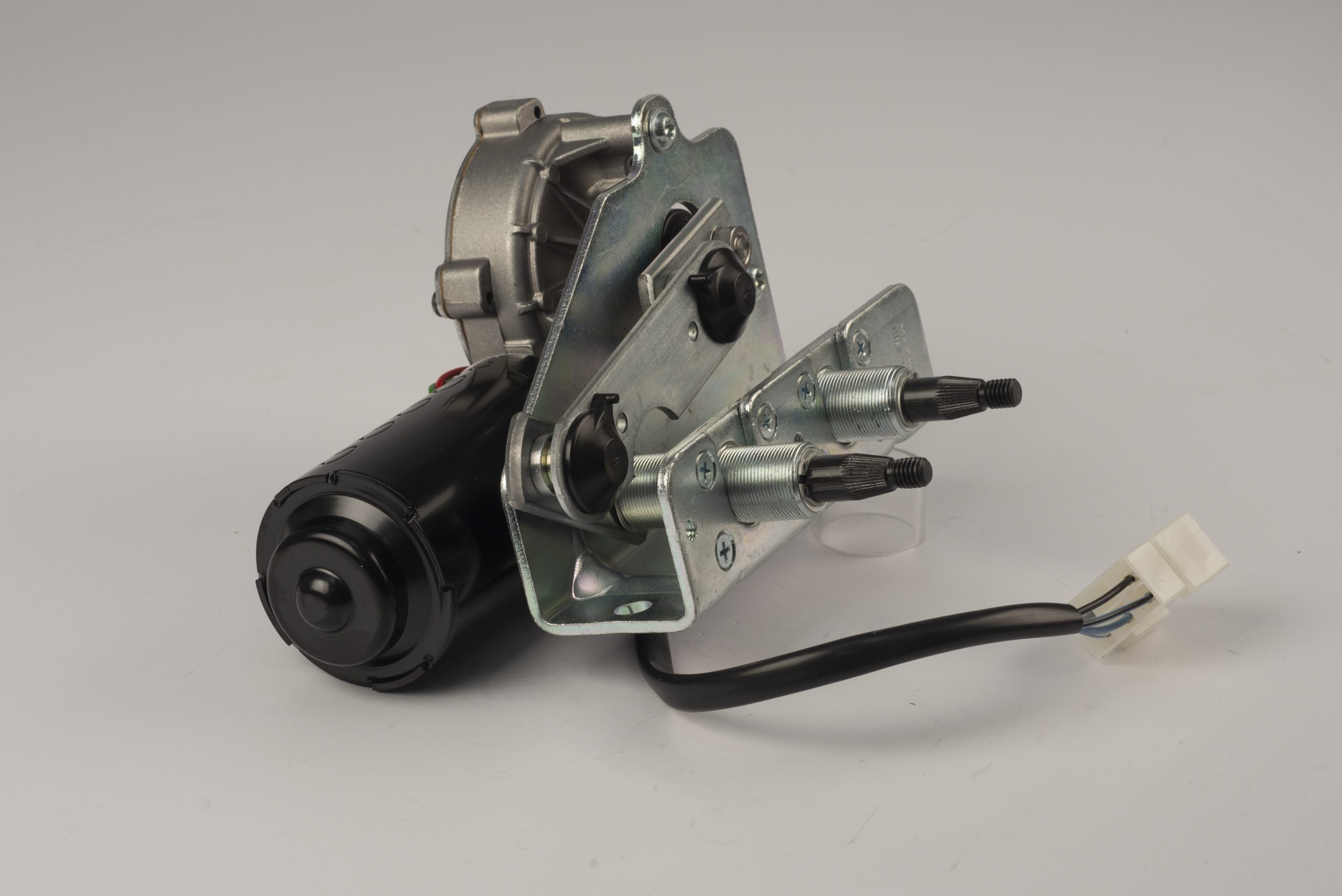

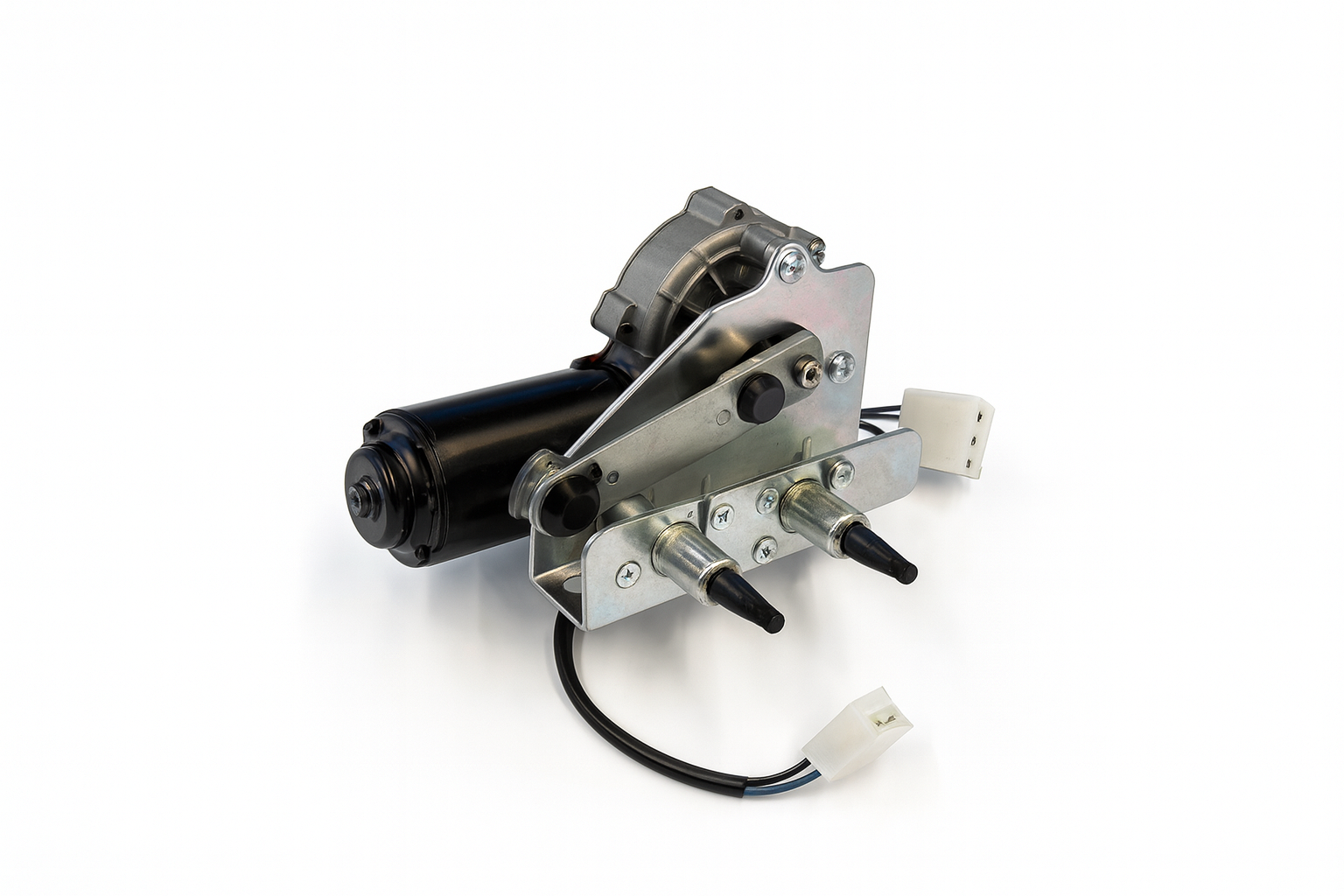

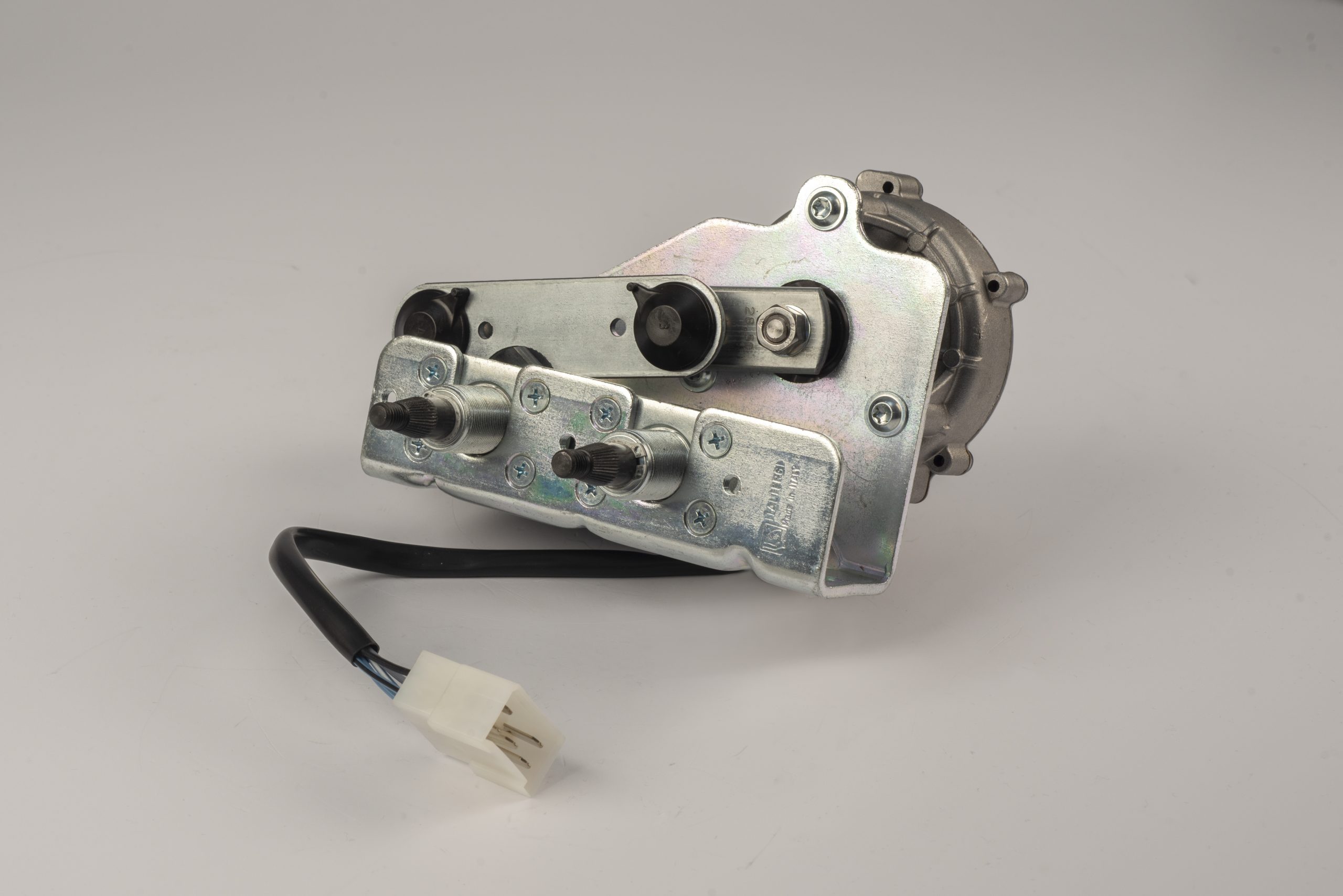

Sistema tergicristallo compatto ITG301 con motore ITG42, disponibile in 12 V e 24 V, con coppia di spunto di 45 Nm. L’asse di uscita oscillante, singolo o doppio, è adatto a configurazioni a braccio singolo o pantografo. Il meccanismo è compatibile con bussole di varie dimensioni, per l’installazione su diverse tipologie di cabine.
45 Nm
5 Nm
Braccio 1000 mm - Spazzola 1000 mm
Braccio 800 mm - Spazzola 1000 mm
AN/AC
| Famiglia | P69 (M53) | P69 (M51) | P69 (M54) | P69 (M52) |
| Tensione nominale (V) | 12 | 24 | 12 | 24 |
| Numero di velocità | 1 | 1 | 2 | 2 |
| Tensione di prova (V) | 13 | 26 | 13 | 26 |
| Potenza nominale (W) | 32 | 26 | 32.5/52 | 26/46.8 |
| Corrente nominale (A) | 2.5 | 1 | 2.5/4 | 1/1.8 |
| Corrente massima (A) | 24 | 14 | 24/28 | 14/17 |
| Velocità nominale (rpm) | 30 | 27 | 30/47 | 27/42 |
| Coppia Nominale (Nm) | 5 | 5 | 5/5 | 5/5 |
| Coppia di spunto (Nm) | 45 | 55 | 45/36 | 55/40 |
| Modo di servizio | continuo | continuo | continuo | continuo |
| Tipo di protezione | IP10/IP43/IP44 | IP10/IP43/IP44 | IP10/IP43/IP44 | IP10/IP43/IP44 |
| Elenco |
| Valori nominali valutati in condizioni standard (tolleranza ±10%) |
| Motori sono dotati di parcheggio automatico |
| Motori standard dotati di filtri EMC e termica |
| Coppie di spunto misurate a 5 RPM |
| Industry |
|---|
| Agricoltura |
| Costruzione |
| Movimentazione Materiali |
| Microcar/Veicoli utilitari |
| Angolo di tergitura [°] |
| 43 |
| 50 |
| 60 |
| 70 |
| 75 |
| 90 |
| 97 |
| 106 |
| 110* |
| EMC |
| EN 12895+A1:2019 Par. 5.2 |
| EN ISO 13766-1:2018 (Par. 4.5, 4.9.3, 4.9.4) |
| EN ISO 14982:2009 |
| UNECE Regulation No. 10 rev 6 (20 Nov 2019) Annex 7, Annex 10 |
| Misura Bussola [mm] |
| 30 |
| 39 |
| 80 |
| Optional |
| Differenti tipi di connessioni elettriche |
| Sensore di HALL |
| Differenti tipi di indotti per applicazioni industriali |
| Grado IP |
| IP10 - Standard |
| IP43 - Sigillatura contatti + Anello EPDM |
| IP44 - Sigillatura contatti + Rivestimento in silicone carcassa |
| IP44 - Protezione PVC |
